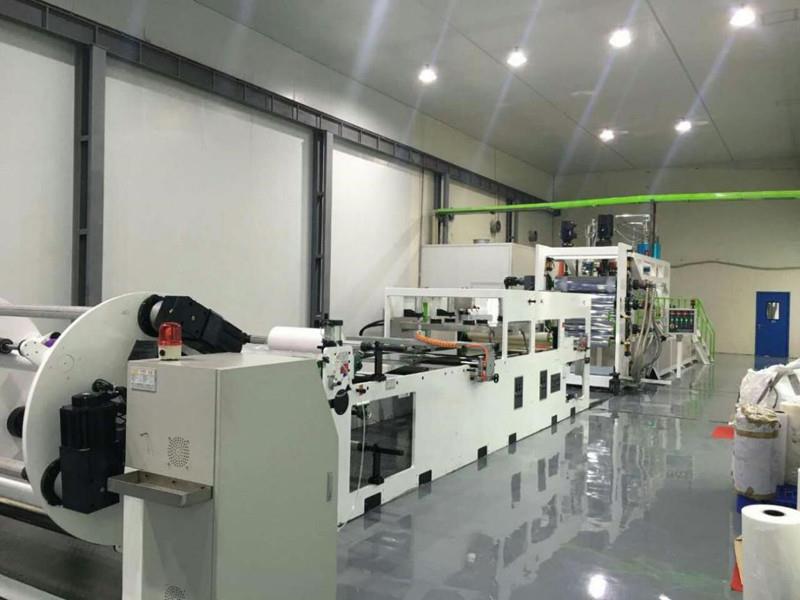

Dây chuyền ép đùn hạt nhựa đôi
(Hình ảnh chỉ để tham khảo)
Tôi. Thông tin chung
Công suất đầu ra | 400kg / h, Tốc độ đường truyền: 1-35m / phút |
Mô tả sản phẩm cuối cùng | 1.Thông tin: 0.12-1.2mm 2.Width: ≤760mm, Có thể điều chỉnh bằng Dao cắt 3. Có sẵn dầu silicon |
II. Điều khoản thương mại chính
Dự án | Dòng tờ |
Điều khoản thanh toán | Giảm 40% thanh toán bằng T / T sau khi ký hợp đồng; |
Thời gian giao hàng | 120 ngày kể từ ngày nhận được thanh toán |
Thời hạn bảo hành | Người bán bảo hành Sản phẩm này trước các khiếm khuyết về vật liệu và tay nghề trong thời gian mười ba (12) tháng kể từ ngày hoàn thành việc lắp đặt toàn bộ máy. |
Hiệu lực của báo giá | Báo giá có giá trị đến 1 tháng sau ngày tạo. |
III. Điều kiện làm việc
Nguồn cung cấp Điện tử AC480V ± 10% 50Hz 3P + E
Khí nén 0,5 ～ 0,8Mpa （DP≤10 ℃
Nước làm mát ：30 ℃ 0,2 0,4Mpa
Cài đặt điện năng 225KW, Mức tiêu thụ thực tế chỉ 65% -70%.
Phía vận hành: Còn lại từ máy đùn
IV. Danh sách thiết bị
1. Máy đùn trục vít đôi Co-quay 85/40 | 1 đơn vị |
2. Trao đổi thủy lực | 1 đơn vị |
3. Bơm nóng chảy | 1 đơn vị |
4. T-DIE | 1 đơn vị |
5. Lịch ba con lăn | 1 đơn vị |
6. Kiểm soát nhiệt độ | 1 đơn vị |
7. Khung làm mát | 1 đơn vị |
8. Bộ phận cắt tỉa | 1 đơn vị |
9. Thiết bị sơn dầu silicon kép | 1 đơn vị |
10. Raul đơn vị | 1 đơn vị |
11. Máy khử tĩnh điện (một bộ từ trên xuống dưới) | 1Unit (hai pice) |
12. Khoảnh khắc cuộn dây ba vị trí | 1 đơn vị |
13. Hệ thống điều khiển điện | 1 đơn vị |
Thông số chi tiết:

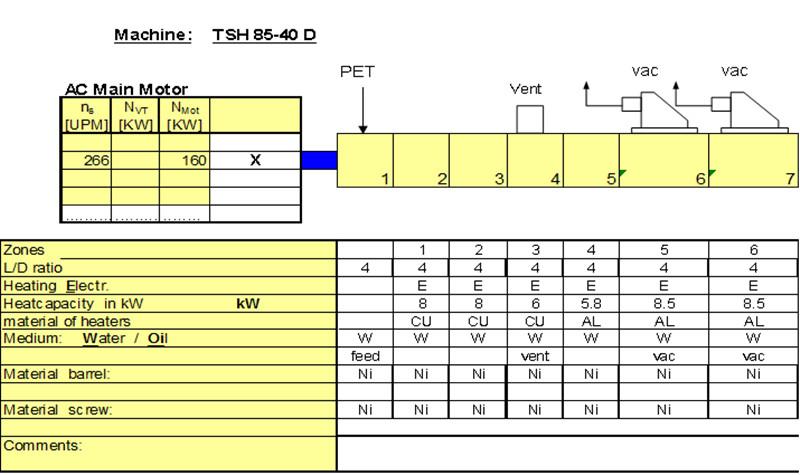

Máy đùn trục vít 1.85 / 40
Những đặc điểm chính:
● Cấu hình vít xen kẽ chặt chẽ với các vít tự lau ở khoảng trống hẹp để dễ dàng thay đổi màu sắc và sản phẩm.
● Hệ thống khối xây dựng mô-đun (4D) cho các bộ phận trục vít và thùng vít.
● Vỏ lò sưởi bằng đồng và nhôm đúc cao cấp để sưởi ấm mạnh mẽ và đáng tin cậy
● MACHI thùng Một vùng nhiệt độ để xử lý tối ưu
● Các yếu tố trộn và cắt đặc biệt với các hiệu ứng khác nhau để linh hoạt quá trình cao
● Tốc độ trục vít thay đổi 30 đến 300 vòng / phút cho phép phạm vi công nghệ xử lý rộng
● Khối lượng tự do lớn do tỷ lệ đường kính vít bên ngoài / bên trong Do / Di ~ 1,55 để xử lý tối ưu
1.2 Thùng vít
Nguyên lý mô đun linh hoạt được thực hiện với các phần thùng vít từ nhiều loại thiết kế khác nhau có thể. Làm nóng nhanh, chuyên sâu và đồng đều của phần thùng vít được đảm bảo bằng lò sưởi điện. Các phần thùng được làm mát bằng nước, bằng hệ thống lỗ khoan bên trong, với các lỗ được bố trí sát với thành thùng.
Phần thùng có sẵn như là
● Độ cứng tối đa. HV 1050
● Phần thùng kín
● Phần thùng có mở để nạp nguyên liệu hoặc phá hủy
● Phần thùng có mở trên cùng và bên để thông hơi trên cùng và kết nối của bộ nạp bên
Phần xử lý được cung cấp với các tấm thép không gỉ như một sự bảo vệ chống lại sự tiếp xúc tình cờ.
1.3 Trục vít / Phần tử trục vít
Các ốc vít xen kẽ cùng xoay và lau lẫn nhau với khe hở hẹp để không còn dư lượng trong các chuyến bay trục vít và do đó nỗ lực làm sạch bị giảm.
Hệ thống trục vít được đặc trưng bởi dòng sau
● Độ cứng tối đa. HV 950
● Trục rắn xuyên suốt
● Các phần tử trục vít với các bước và độ dài khác nhau
● Các khối nhào với nhiều góc khác nhau, số lượng đĩa nhào và chiều rộng đĩa
● Mẹo vặn vít để cố định bộ trục vít.
● Kết nối răng bánh răng để đảm bảo dòng điện giữa trục vít và các bộ phận vít.
1.4 Manifold / nước làm mát
Đa tạp được sử dụng cho chuyên sâu của thùng TSH. Thùng thức ăn được làm mát bằng giá trị điều chỉnh thủ công.
Đơn vị gồm có
● 1 tiêu đề thức ăn (thép không gỉ)
● 1 vùng điều khiển thủ công
● Vùng điều khiển tự động theo đặc điểm kỹ thuật
● 1 đường tránh
1.5 Bộ phận làm mát nước
Bộ phận làm mát nước được sử dụng để làm mát các thùng trục vít đùn (phần xử lý). Các đơn vị được cung cấp sẵn sàng để kết nối.
Các nhóm chức năng sau được gắn trong nhà ở:
● 1 máy bơm nước
● 1 bộ trao đổi nhiệt
● 1 bể nước không gỉ
● 1 ống nước không gỉ
● 1 van
● 1 bộ lọc
Thông số kỹ thuật:
Nhiệt độ đầu vào thùng | Tối đa 75oC |
Nhiệt độ đầu ra của thùng | Tối đa 100oC |
Khả năng lam mat | 50 nghìn |
Môi trường lưu thông | Nước khử khoáng |
Công suất bơm | 0,55Kw |
Thể tích bể nước | 300L |
1.6 AC Đơn vị ổ đĩa chính
Bộ phận truyền động chính của máy đùn là một động cơ ba pha. Làm mát động cơ được đảm bảo bởi một quạt gắn trên động cơ.
Ngày kỹ thuật - xe máy
Phương pháp làm mát | IC 416 với quạt gió được lắp đặt bên ngoài |
Quyền lực | 160 nghìn |
Nhãn hiệu | SIEMENS |
Mô hình | 1TL0001-3AB53-3AA5-132KW-B3-K09 |
Điều khiển | Nhà phát minh ABB |
Tốc độ | 1480 vòng / phút |
Phạm vi điều chỉnh tốc độ ở mô-men xoắn không đổi | 1: 5 |
Lớp bảo vệ | IP 54 |
1.7 Hộp số giảm và phân phối (MADE IN TAIWAN)
Hộp số giảm tốc độ động cơ xuống tốc độ của trục vít và phân phối nó thành hai trục đầu ra. Nó nổi bật bởi các đặc tính chạy đặc biệt yên tĩnh, ngay cả ở tốc độ cao.
Hộp số gồm có
● Liên kết khớp nối bánh răng giữa trục đầu ra và trục vít
● Tích hợp cụm ổ đỡ lực đẩy, vòng bi chính sử dụng các sản phẩm NSK.
● Bề mặt bánh răng cứng đến HRC58-62, mài chính xác đến cấp 6.
● Nhà ở được sản xuất trên CNC
● Hệ thống bôi trơn dầu cưỡng bức cho vòng bi và chia lưới bánh răng, tối đa. 70oC
● Phần dưới cùng của vỏ được thiết kế như thùng đựng dầu
Thông số kỹ thuật:
Mô-men xoắn đầu ra cho phép / trục | 2870Nm |
Cấp độ mô-men xoắn | 8,8 |
Tốc độ | 3,75 |
Đổ dầu bởi khách hàng | 80 Ltr |
Công suất động cơ của bơm dầu 50 / 60Hz | 1,5 Kw |
1.8 Bộ nạp thể tích một trục vít
Bộ cấp liệu thể tích trục vít đơn cho phép nạp bột ở dạng viên. Khả năng cho ăn có thể được điều chỉnh bằng cách thay đổi tốc độ trục vít.
Đơn vị gồm có
● 1 động cơ bánh răng
● 2 thùng cho ăn
● 2 vít cho ăn
Dữ liệu kỹ thuật
Đường kính vít ngoài | 90mm |
Biến tốc độ trục vít | 9-88 l / phút |
Cân nặng | Xấp xỉ 260 kg |
Ổ đĩa điện | 3 Kw |

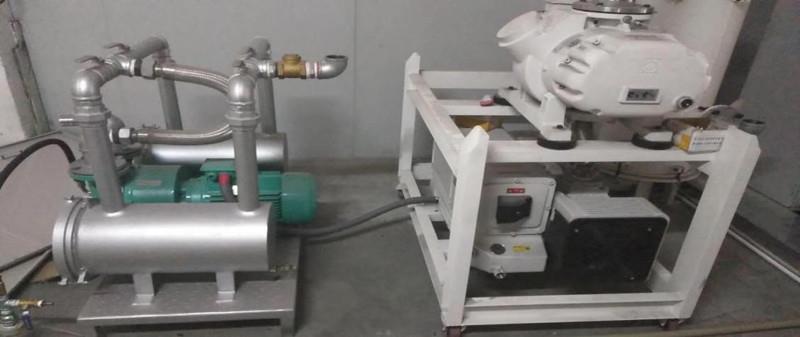

1.9 Hệ thống chân không
Đơn vị gồm có
● Một vòng bơm nước
Công suất: 7.5KW
Sản xuất tại trung quốc
● Một bơm chân không
Model: SOGEVAC-300B
Công suất: 5,5Kw
● Một bể chân không với thiết bị làm mát
Dữ liệu kỹ thuật
Công suất bơm | 1 * 7.5KW 1 * 5.5KW, 1 * 4KW |
Tối đa Khoảng chân không | ≤25Pa |
Khối lượng quét | 600L / giây |

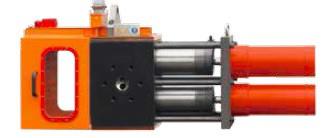

2. Lọc trung bình
Hệ thống lọc là thủy lực, và xây dựng là piston đôi, loại cột.
Các bộ phận thay đổi màn hình thông qua đồng minh cao cấp với khả năng chống mài mòn, chống áp lực và độ chính xác cao. Khi hệ thống thủy lực được khởi động, việc thay đổi màn hình từ lỗ sang lỗ có thể nhanh chóng được thực hiện chỉ trong 2,0 giây.
2.1 Bộ thay đổi mạng (cột đôi)
Lái xe-- Hệ thống thủy lực
2.2 H yd thủy S tation

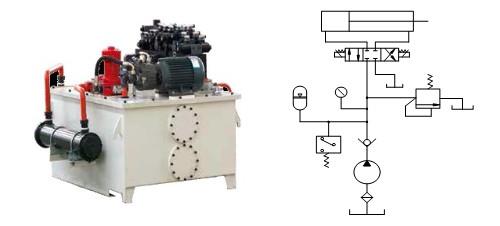

Đơn vị bao gồm
● 1 Bơm dầu: 3kw, 1440r / phút, sản xuất tại Trung Quốc.
● Van điều khiển: YUKEN, Nhật Bản
● 1 Mô hình tích lũy: NXQ Đập L10 / 200-H
Thông số kỹ thuật chính của hệ thống này
● Áp suất làm việc của hệ thống (p): P≤21Mpa
● Tốc độ dòng chảy: 10L / phút
● Sạc nhiên liệu cho hộp dầu: 100L
● Phương tiện làm việc: Chống dầu thủy lực số 46 chống mài mòn
3. Bơm nóng chảy
Vỏ của máy bơm sử dụng thép hợp kim chất lượng cao và thiết bị sử dụng thép mạ crôm hoặc kim loại cao cấp khác, đảm bảo hiệu quả cao và chống rò rỉ.
Thông số kỹ thuật:
Thể loại | 150cc |
Tốc độ | 5-70 r / phút |
Lái xe | Hộp số động cơ AC 7.5kw |
Hệ thống điều khiển | Nhà phát minh DANFOSS |
Có ba vị trí để đo áp suất nóng chảy, đó là trước bộ lọc, trước máy bơm, sau máy bơm, cảm biến áp suất trước máy bơm là GEFRAN, được sản xuất tại Italia.
4. T-chết
Xây dựng chết | Kênh móc, môi trên có thể điều chỉnh vi mô, khuôn là hoàn hảo cho tấm một lớp hoặc nhiều lớp PET. |
Chiều rộng chết | 950mm |
Chiều rộng sản phẩm | 760mm （lưới |
Độ dày sản phẩm | 0,12 ~ 1,2mm |
Vật chất | Thép Đức H38 |

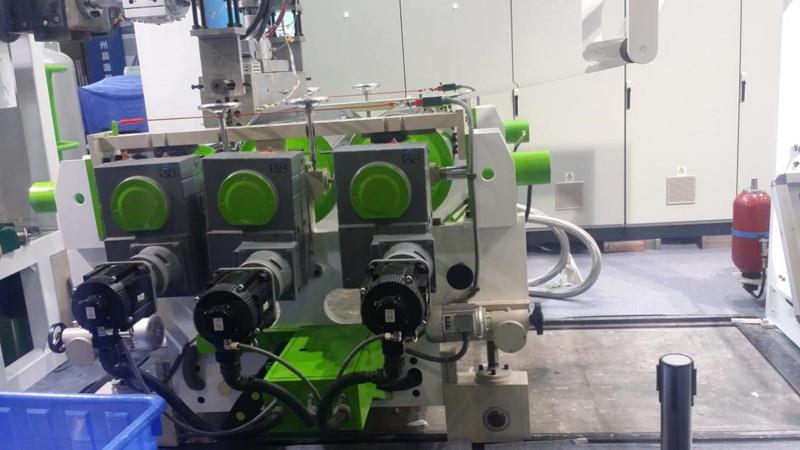

5. Lịch ba con lăn
Chúng tôi sử dụng các ổ servo có độ chính xác cao trên tất cả các tấm lịch và tốc độ của các con lăn được kiểm soát độc lập. Các cuộn có cấu trúc vỏ đôi, với nhiều vách ngăn xoắn ốc để đảm bảo tốc độ chất lỏng làm mát cao cho nhiệt độ cuộn đồng đều.
Chính c xây dựng nét đặc trưng:
● 3 con lăn
● Cấu hình con lăn: nằm ngang
● Đóng / mở con lăn: thủy lực
● Điều chỉnh khe lăn: cơ - thủ công
● Biện pháp an toàn: Nút dừng khẩn cấp, có chức năng tự khóa
5.1 Dữ liệu kỹ thuật của con lăn
Đường kính con lăn | 1 × ∮350mm × 1000mm |
Vật liệu con lăn | 42GrMo |
Xử lý bề mặt con lăn | Bề mặt bên ngoài được làm nguội sâu và mạ crôm cứng, độ cứng có thể đạt tới gương HRC58-65 polished được đánh bóng. |
Thi công con lăn | làm mát qua các rãnh xoắn ốc |
Bộ ghép quay | Thương hiệu: Thương hiệu Đài Loan |
Vòng bi lăn | Thương hiệu: NSK, Nhật Bản |
5.2 Dữ liệu kỹ thuật của ổ đĩa
Động cơ điện | 3 * 2.9Kw |
Thương hiệu xe máy | YASKAWA, Nhật Bản |
Mô hình động cơ | SGMGV-29ADC-61 |
Tốc độ | 1500 vòng / phút |
Thương hiệu hộp số | FALK, Thương hiệu Hoa Kỳ |
5.3 Dữ liệu kỹ thuật đo khoảng cách con lăn
Thể loại | Khoảng cách được điều chỉnh bởi worm worm và worm bằng tay |

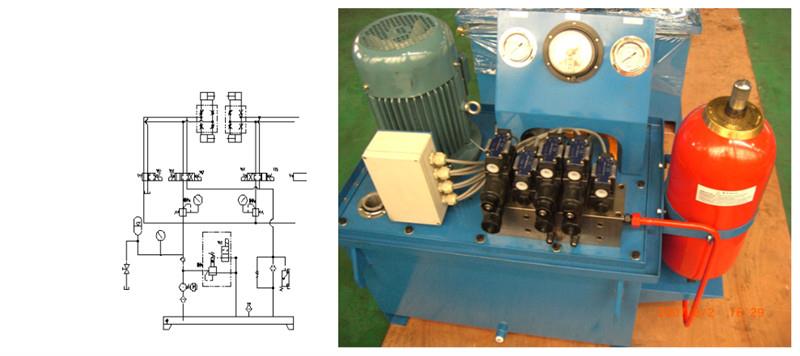

5.4 Dữ liệu kỹ thuật của Calend e r Trạm thủy lực
Đơn vị bao gồm
● 1 Bơm dầu: 4.4kw, 1440r / phút, sản xuất tại Trung Quốc.
● Van điều khiển: YUKEN, Nhật Bản
● 4 mô hình xi lanh thủy lực: CJT140-FB100B50N-AE-11
● 1 Mô hình tích lũy: NXQ Đập L10 / 200-H
Thông số kỹ thuật chính của hệ thống này
● Áp suất làm việc của hệ thống (p): P1 = 12Mpa, P2 = 6Mpa (1Mpa = 10kg / c㎡)
● Tốc độ dòng chảy: 10L / phút
● Sạc nhiên liệu cho hộp dầu: 100L
● Phương tiện làm việc: Chống dầu thủy lực số 46 chống mài mòn
6. Hệ thống kiểm soát nhiệt độ
Môi trường làm mát | Nước |
Phạm vi nhiệt độ | -100oC |
Lò sưởi | 3 * 12kw |
Công suất bơm | 3 × 3KW |
Trao đổi nhiệt | |
Có chức năng báo động về áp lực, quá nhiệt độ và thiếu nước. | |
7. Khung làm mát
Tổng chiều dài | 5 mét |
Đặc điểm kỹ thuật con lăn | ∮80 * 1000mm |
Đo bề mặt con lăn nhôm | Oxy hóa, đánh bóng |
Độ cứng con lăn | HV700 |
Độ lăn của con lăn | Tăng 0,04 |
Tất cả các cuộn làm mát được xử lý bằng cân bằng động, cấp G2.5

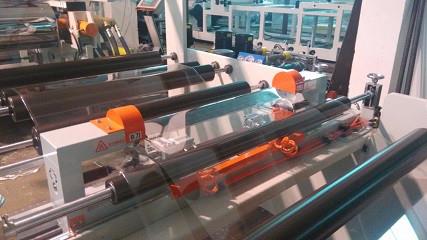

8. Bộ phận cắt tỉa bên
Phương pháp | Cắt tỉa bằng lưỡi đĩa |
Khoảng cách giữa dao | Điều chỉnh, phương pháp điều chỉnh là cơ chế vít |

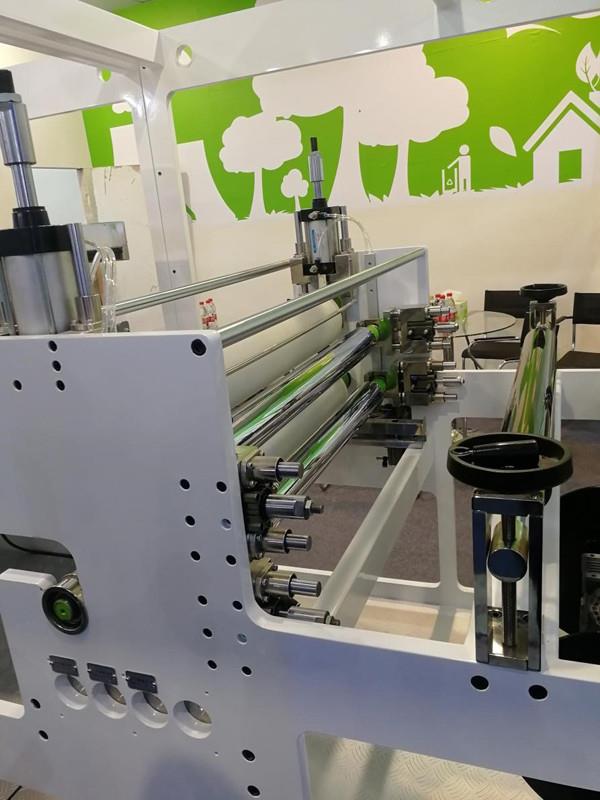

9. Thiết bị sơn dầu silicon hai mặt
Đường kính con lăn | 150mm |
Chiều rộng con lăn | 1000mm |
Phương pháp sấy | Lò sưởi, kiểm soát nhiệt độ |
Phương pháp phủ | Lớp phủ bề mặt kép điều chỉnh bằng xi lanh |
10. Raul đơn vị
Đặc điểm kỹ thuật con lăn | ∮200 * 1000mm |
Vật liệu con lăn | Cao su nitrile |
Động cơ và hộp số | Hộp số Falk, động cơ servo YASKAWA |
Điều khiển | Có thể được điều khiển đồng bộ với ba con lăn hoặc riêng biệt. |
11. Máy khử tĩnh điện
Đặc điểm kỹ thuật con lăn | 1000mm |
Nguyên tắc | Trung hòa tĩnh điện |
Cân bằng ion | 0 ± 10V |
12. Dữ liệu kỹ thuật
Chiều rộng lá | 1000mm |
Đường kính cuộn | ≤600mm |
Tối đa cân nặng | 200kg (chiều rộng tấm: 760mm) |
Điều khiển | Chiều dài điều khiển tự động, điều khiển động cơ. |
Thông số kỹ thuật | Lõi trong 3 inch |

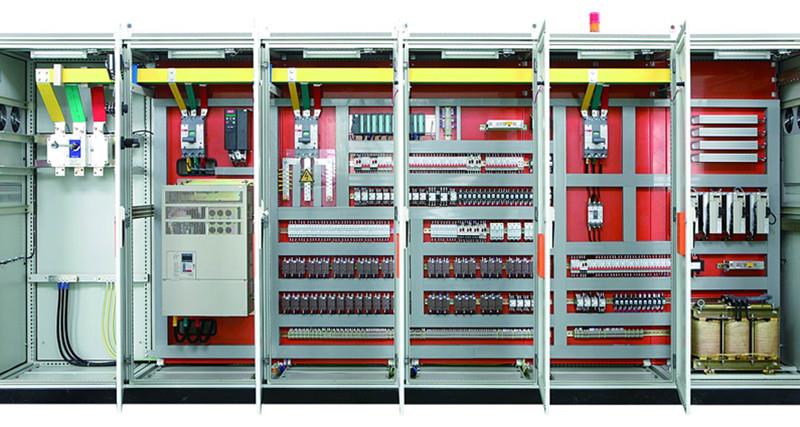

13. Hệ thống điều khiển điện
PLC | SIEMENS S7-200 |
Bảng điều khiển | Màn hình cảm ứng SIEMENS |
Công tắc khí | LG hoặc CHINT |
Công tắc tơ | OMron |
Máy cắt | IDEC |
Nhà phát minh động cơ chính | ABB |
Động cơ lăn và bộ điều khiển | Động cơ servo, YASKAWA Sản xuất tại Nhật Bản |
Phụ tùng IV | |
1. Vòng tròn O LOẠI | 3 chiếc |
2. Van điện từ | 2 cái |
3. Găng tay amiăng | 2 chiếc |
4. Cờ lê Allen | 1 bộ |
5. Cờ lê lục giác | 1 bộ |
6. (φ30 * 250 Thanh đồng (φ30 * 250) | 1 cái |
7. Vòng vít | 2 cái |
7. Khuôn công cụ đặc biệt | 1 bộ |
8. Cặp nhiệt điện 3 m | 5 cái |
9. Cặp nhiệt điện 5m 5m | 5 cái |
10. Công tắc tơ | 3 chiếc |
11. Rơle | 3 chiếc |
12. Bộ ngắt mạch điện áp thấp | 3 chiếc |
13. Mở nhỏ | 3 chiếc |
14. Con lăn nhôm không có điện | 2 cái |
15. Van điều khiển khí nén | 1 cái |
16. Cuộn dây ống sưởi | 1 cái |
17. Vòng sưởi mặt bích | 1 cái |
18. Cuộn dây gia nhiệt | 1 cái |
19. Đồng cảm | 1 cái |
